Warmtedoorgangscoëfficiënt van ramen: wat betekent dit?

Thermische isolatie is de meest verspreide trend in de moderne bouw. Of het nu gaat om eengezinswoningen of appartementen in appartementsgebouwen, iedereen wil lagere facturen tijdens het koude seizoen en een fris interieur in de zomer. Bij een raam wordt de efficiëntie van de isolatie bepaald door de warmtedoorgangscoëfficiënt Uw van het raam. Ontdek wat de thermische coëfficiënt precies is, wat de waarde ervan beïnvloedt en hoe hij verschilt van andere waarden die in technische specificaties worden vermeld.

DE TECHNISCHE SPECIFICATIES VAN RAMEN BEGRIJPEN

Wist u dat tot 40% van de warmte die binnen in huis wordt opgebouwd, kan ontsnappen via ramen die niet luchtdicht zijn en zwak presteren op het vlak van thermische isolatie? Daarom is het belangrijk om de technische specificaties van het model dat u interesseert zorgvuldig te bekijken voordat u het juiste systeem voor uw huis of appartement kiest. De thermische isolatie van ramen wordt uitgedrukt met de U-waarde. Die bestaat uit verschillende elementen.
Er bestaan vijf soorten thermische coëfficiënten:

• Ug: warmtedoorgangscoëfficiënt van de beglazing, van het Engelse “glass”;
• Uf: warmtedoorgangscoëfficiënt van het raamkader, van het Engelse “frame”;
• Uw: warmtedoorgangscoëfficiënt van het volledige raam, van het Engelse “window”;
• Psi: warmtedoorgangscoëfficiënt van de verbindingen tussen kaderprofielen en beglazing;
• g: coëfficiënt die bepaalt hoeveel zonnestraling via de beglazing de woning binnenkomt.

De eenheid die wordt gebruikt voor de warmtedoorgangscoëfficiënt is W/m²K. Met deze eenheid kan worden berekend hoeveel warmte door 1 m² beglazing gaat wanneer het temperatuurverschil aan beide zijden van het raam 1 kelvin bedraagt. In de praktijk betekent dit dat hoe lager de warmtedoorgangswaarde is, hoe beter.
Let bij het zoeken naar een geschikt model op de Uw-parameter. Soms vermelden fabrikanten in brochures de thermische coëfficiënt van de beglazing (Ug), die op zichzelf lager is, maar die geeft niet de goede isolatie van het volledige raam weer. Koop daarom bewust en controleer altijd de Uw-waarde!

THERMISCHE COËFFICIËNT VAN RAMEN UW: HOE WORDT DIE BEREKEND?

De exacte Uw-waarde wordt berekend door de oppervlakte van het raamkader (Uf) te vermenigvuldigen, vervolgens met de oppervlakte van de beglazing (Ug), en tot slot door het geheel te vermenigvuldigen met de lengte van de verbindingen tussen de profielen en de beglazing (coëfficiënt Ψ). Hoewel de berekening in theorie ingewikkeld lijkt, maakt ze het mogelijk het volgende patroon te zien. Hoe lager de afzonderlijke onderdelen van het raam (Uf, Ug), hoe lager de Uw-coëfficiënt zal zijn.
Samengevat wordt de waarde van de Uw-parameter beïnvloed door:

• de afmeting van het raam
• het profielensysteem van het raam
• de gebruikte beglazing
• de coëfficiënt van de verbindingen binnen het kader

Het is echter belangrijk om te bekijken welke eigenschappen van het raamkader en de beglazing bijdragen aan een lage thermische coëfficiënt. Laten we beginnen met de Uf-coëfficiënt. De efficiëntie waarmee het raamkader tegen temperatuur isoleert, wordt beïnvloed door het aantal tussenruimtes binnen het beglazingspakket, het gebruik van extra isolerend materiaal en de dikte van het profiel zelf. Een goede kwaliteitsindicator is een profiel met een Uf-coëfficiënt dicht bij 1,0 W/(m²K) of lager.

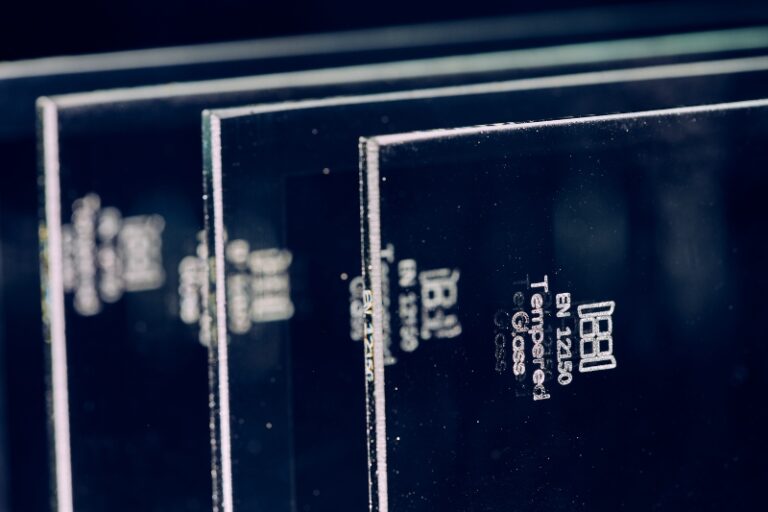

Het volgende sleutelelement dat invloed heeft op de berekening van de Uw-coëfficiënt is de beglazing zelf, waarvan de isolatiekwaliteit wordt bepaald door de Ug-parameter. De beglazing vormt het grootste percentage van de raamoppervlakte. Wanneer u het juiste raamsysteem voor uw woning kiest, moet u daarom letten op de manier waarop de beglazing wordt vervaardigd. Energiezuinige woningen gebruiken ramen met driedubbele beglazing die twee tussenruimtes bieden: beglazing 1 – tussenruimte 1 – beglazing 2 – tussenruimte 2 – beglazing 3. De tussenruimtes worden vervolgens gevuld met een edelgas: argon, krypton of xenon. De middelste ruit van OKNOPLAST-ramen is voorzien van een speciale laagemissieve coating die de thermische isolatie van ruimtes verhoogt.
De strikte controle van het glasproductieproces en het gebruik van geavanceerde scanners maken het mogelijk om de kleinste defecten of onzuiverheden in het glas te verwijderen.

Een beglazing die op deze manier is ontworpen, onderscheidt zich door haar uiterst lage Ug-coëfficiënt. Een goed voorbeeld is de 4 Xglass-beglazing. Voor een referentieraam met glas 4TF/18/4/18/4TF en een Warmatec-kader kan de Ug-parameter ongeveer 0,5 W/(m²K) bedragen. Dit is een uitstekende prijs-kwaliteitverhouding als u ramen zoekt voor een energiezuinige woning.

THERMISCHE COËFFICIËNT VAN PASSIEVE EN ENERGIEZUINIGE RAMEN: BEKIJK DE VERSCHILLEN

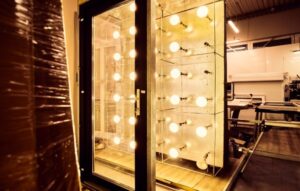

Voor ramen in energiezuinige woningen en passiefhuizen bestaan er verschillende richtlijnen op het vlak van thermische isolatiekwaliteit. Elke fabrikant is verplicht om elk van zijn producten te testen om waarden voor de warmtedoorgangscoëfficiënt aan zijn klanten te kunnen verstrekken. Standaard wordt deze waarde berekend voor een referentieraam van 1.230 × 1.480 mm, wat het vergelijken van modellen vergemakkelijkt.

EU-regelgeving bepaalt precies welke Uw-coëfficiënt wordt aangegeven voor energiezuinige ramen en voor passieve ramen. Energiezuinige ramen worden gekenmerkt door een Uw-coëfficiënt waarvan de maximaal toegestane waarde 0,9 W/m²K bedraagt. Voor passieve ramen moet de Uw-coëfficiënt lager zijn dan of gelijk zijn aan 0,8 W/m²K; de ideale waarde is 0,6 W/m²K.

OKNOPLAST-RAMEN MET EEN LAGE UW-COËFFICIËNT

Bij OKNOPLAST vindt elke klant een oplossing voor zijn project. Of u nu een passiefhuis of een energiezuinige woning bouwt, wij bieden u een oplossing die aansluit bij uw behoeften. Wilt u meer weten over het volledige gamma OKNOPLAST-oplossingen, download dan gerust onze productcatalogus: hier beschikbaar.
Wij nodigen u uit om enkele oplossingen te ontdekken uit het brede gamma OKNOPLAST-ramen met een lage warmtedoorgangscoëfficiënt Uw. Om te beginnen het PRISMATIC-systeem. Het speciale ontwerp van dit model, waarbij het profiel 10 mm werd verlaagd, maakt het mogelijk om grotere beglazing te gebruiken. Zoals eerder in het artikel vermeld, heeft grotere beglazing een gunstig effect op de thermische eigenschappen van het raam doordat ze meer licht en dus warmte binnenlaat. Bovendien wordt de ruimte veel lichter dan met standaardramen.
Door beglazing met een geschikte dikte en een Warmatec-kader te gebruiken, kunt u voor het referentieraam een thermische coëfficiënt Uw = 0,78 W/(m²K) verkrijgen.
